基础绝缘电线 SIW-B、SIW-F
简单描述
1、SIW-B、SIW-F是具有基础绝缘功能的绝缘绕组细线,适用于的通信网络用变压器TNV (Telecommunication Network Voltage)。
2、使用基础绝缘绕组线「SIW-B、SIW-F」的优点在于不需要层间绝缘带或挡墙胶带,由此可减小变压器的尺寸、提高效率、削减成本。
3、基础绝缘绕组线「SIW-B、SIW-F」是满足通信网络用变压器所有必要条件的最佳选择。
4、上海罗坤的基础绝缘绕组线SIW-B、SIW-F是在UEW线(聚氨酯铜线)的基础上以挤出方式被覆上一层由上海罗坤自主开发的可自焊的改性聚酯耐热树脂被膜,用作绝缘层保证绝缘性能。
详细介绍

1SIW-BSIW-F是具有基础绝缘功能的绝缘绕组细线,适用于的通信网络用变压器TNV (Telecommunication Network Voltage)

2、使用基础绝缘绕组线「SIW-BSIW-F」的优点在于不需要层间绝缘带或挡墙胶带,由此可减小变压器的尺寸、提高效率、削减成本。

3、基础绝缘绕组线「SIW-BSIW-F」是满足通信网络用变压器所有必要条件的最佳选择。

4、上海罗坤的基础绝缘绕组线SIW-BSIW-F是在UEW线(聚氨酯铜线)的基础上以挤出方式被覆上一层由上海罗坤自主开发的可自焊的改性聚酯耐热树脂被膜,用作绝缘层保证绝缘性能。

特长

  1. 具有IECUL认证规定的基础绝缘性能。
  2. 电线单体的额定温度为BF种(130155UL)。
  3. 最大操作电压为360V peak or DC
  4. 不用剥除皮膜就可直接进行软钎焊。
  5. 导体直径为0.10-0.19mm

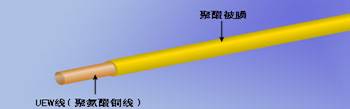

结构图

规格尺寸

导体直径
(mm)

标准成品外径
(mm)

最大成品外径
(mm)

最大导体电阻
at 20

(Ω/km)

产品重量
(kg/km)

0.10

0.168

0.194

2482

0.089

0.11

0.178

0.204

2032

0.105

0.12

0.190

0.216

1694

0.123

0.13

0.200

0.226

1434

0.142

0.14

0.210

0.236

1229

0.162

0.15

0.22

0.246

1065

0.184

0.16

0.232

0.258

932

0.208

0.17

0.242

0.268

823

0.233

0.18

0.252

0.278

731

0.259

0.19

0.262

0.288

655

0.286
