附加绝缘绕组线 DIW-B、DIW-F
简单描述
1、附加绝缘绕组线(DIW-B、DIW-F)是具有附加绝缘性能的绝缘绕组细线,使用于通信网络用变压器TNV (Telecommunication Network Voltage)。
2、附加绝缘绕组线(DIW-B、DIW-F)可以不用剥除皮膜就可直接进行软钎焊。
3、使用附加绝缘电线「DIW-B、DIW-F」的优点在于不需要层间绝缘带、挡墙带,由此可以使变压器小型化、提高生产效率、改善结合系数、削减成本。
4、上海罗坤的附加绝缘电线(DIW-B、DIW-F)是在UEW线(聚氨酯铜线)的基础上以挤出方式被覆上由上海罗坤自主开发的可直焊的改性聚酯耐热树脂被膜和聚酰胺树脂被膜,用作绝缘层保证绝缘性能
详细介绍

1、附加绝缘绕组线(DIW-BDIW-F)是具有附加绝缘性能的绝缘绕组细线,使用于通信网络用变压器TNV (Telecommunication Network Voltage)

2、附加绝缘绕组线(DIW-BDIW-F)可以不用剥除皮膜就可直接进行软钎焊。

3、使用附加绝缘电线「DIW-BDIW-F」的优点在于不需要层间绝缘带、挡墙带,由此可以使变压器小型化、提高生产效率、改善结合系数、削减成本。

4、上海罗坤的附加绝缘电线(DIW-BDIW-F)是在UEW线(聚氨酯铜线)的基础上以挤出方式被覆上由上海罗坤自主开发的可直焊的改性聚酯耐热树脂被膜和聚酰胺树脂被膜,用作绝缘层保证绝缘性能

特长

  1. 具有IECUL认证规定的附加绝缘机能。
  2. 电线单体的额定温度为BF两种(130℃、155℃、)。
  3. 最大工作电压为360V peak or DC
  4. 不用剥除皮膜就可直接进行软钎焊。
  5. 导体直径为0.11-0.19mm

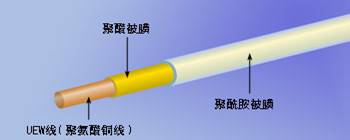

结构图

规格尺寸

导体直径
(mm)

标准成品外径
(mm)

最大成品外径
(mm)

最大导体电阻
at 20

(Ω/km)

产品重量
(kg/km)

0.11

0.238

0.276

2071

0.127

0.12

0.250

0.288

1724

0.147

0.13

0.260

0.298

1457

0.167

0.14

0.270

0.308

1248

0.188

0.15

0.280

0.318

1081

0.211

0.16

0.292

0.330

944.5

0.237

0.17

0.302

0.340

832.9

0.262

0.18

0.312

0.350

739.9

0.289

0.19

0.322

0.360

661.6

0.318
